예외적인 열 충격 저항
낮은 열 팽창 계수와 높은 기계적 강도의 Si ₃ N ₄ 급속 한 온도 변화를 용인 보호 튜브를 허용 합니다.이것은 열전대가 뜨거운 용융 금속에 삽입될 때 특히 중요합니다.
높은 습도에서는 녹지 않을까요
열 충격에 대한 내성이 뛰어납니다
침식 저항
슬래그를 축적하기 쉽지 않고, 유지 관리가 쉽습니다
긴 서비스 수명 및 높은 비용 성능
고급 Si3N4세라믹 온도 센서 보호

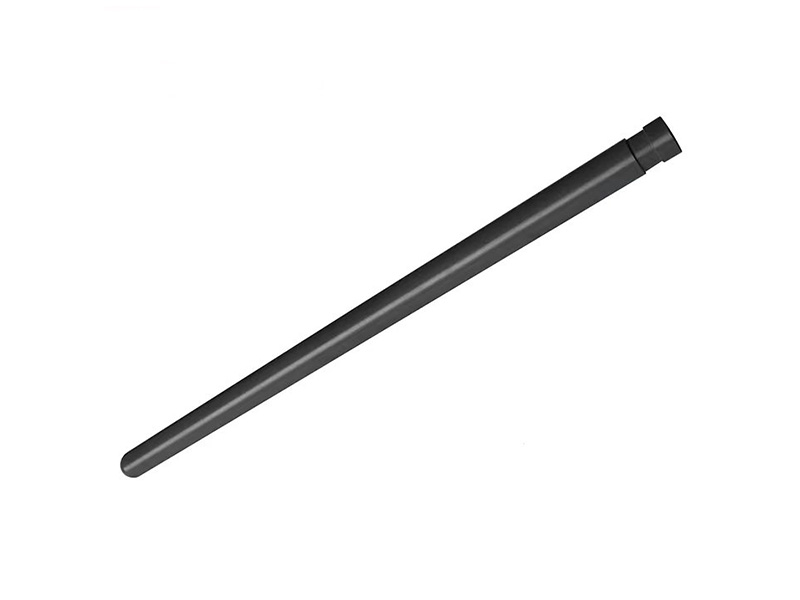

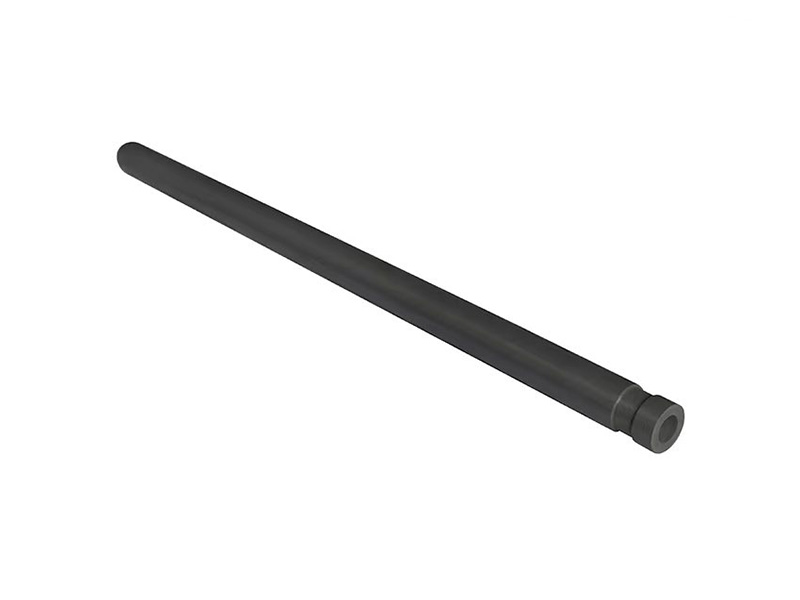

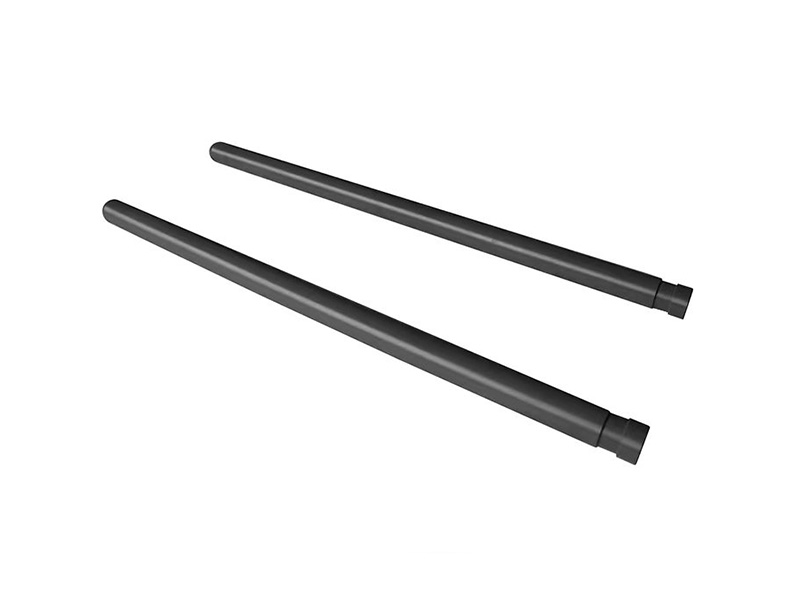

실리콘 질화 열전대 보호 튜브는 고온, 부식성 및 용융 금속 환경에서 열전대 센서를 보호하도록 설계된 고성능 세라믹 칼집입니다.우수한 열 충격 저항, 화학적 안정성, 고강도 및 비 적출 거동의 조합으로 용융 알루미늄, 아연 및 기타 비철금속 온도 측정 시스템에 특히 적합합니다.
실리콘 Nitride 열전 대 보호 튜브 제조은 고급 세라믹 칼집에서 고순도 실리콘 Nitride (Si ₃ N ₄)다.이 제품은 용융 금속, 부식성 가스, 화학 매체 및 심한 온도 변화에 대한 직접적인 노출로부터 열전대 또는 온도 센서를 포함하고 격리하도록 설계되었습니다.
튜브는 열이 감지 요소에 빠르게 도달할 수 있도록 하는 동시에 보호 장벽 역할을 합니다.이러한 보호 및 열 응답의 조합은 특히 기존의 세라믹 또는 금속 보호 재료가 균열, 침식, 적출, 화학 공격 또는 재료 축적을 경험할 수 있는 비철 금속 가공에서 가치가 있습니다.
제공된 제품 정보는 실리콘 질화 열전대관을 용융 알루미늄 및 아연과 관련된 온도 측정용 고급 세라믹 솔루션으로 식별하며, 특히 열 충격 방지, 부식 방지, 침식 방지 및 비 적출 거동에 중점을 둡니다.
실리콘 질화 열전대 보호관은 센서가 급격한 온도 변화, 용융 금속 노출, 부식, 침식 및 재료 접착에서 살아남아야 하는 온도 측정을 위해 설계되었습니다.
우수한 열 충격 저항
용융 금속 침식에 대한 높은 저항
용융 알루미늄 및 아연에 대 한 강한 비 적출 거동
높은 기계적 강도 및 경도
저열팽창 (Low thermal expansion)
빠른 온도 균일화를 위한 좋은 열 전도도
높은 전기 비저항입니다
까다로운 비철금속 가공 환경에 적합한 밀림
실리콘 nitride (Si ₃ N ₄)는 non-oxide 공학 세라믹 고강도의 조합로 알 려 져 있, 낮은 열 팽창, 열 충격 저항, 화학적 안정성, 경도와 절연 했다.열전대 보호 애플리케이션의 경우 이러한 특성이 함께 작동하여 센서를 보호하면서 주변 공정으로부터 효과적인 열전달을 유지합니다.
| 속성 | 참조 데이터 | 열전대 보호를 위한 중요도 |
|---|---|---|
| 물질 | 실리콘 Nitride (Si ₃ N ₄), non-oxide 공학 세라믹 | 고밀도하고 견고한 보호 칼집을 제공합니다 |
| 색상 | 빛 그레이 | 제공된 자재의 일반적인 모양입니다 |
| 밀도 | 3.18-3.22 g/cm ³ | 고급 구조 세라믹에 비해 상대적으로 밀도가 낮습니다 |
| 압축 강도 | ≥ 2900 MPa | 기계적 하중 및 취급에 대한 저항을 지원합니다 |
| 휨 강도 | 750-850 MPa | 얇은 벽 세라믹 보호 튜브에 대한 높은 구조 강도 |
| 관 한 연구 탄성 계수 | 다 | 세라믹 재료의 통계적 강도 일관성을 나타냅니다 |
| 골절 인성 (K ₁ c) | 6.06에서.8 MPa · m1/2 | 열 및 기계적 응력에서 균열 전파에 저항하는 데 도움이 됩니다 |
| Young's 탄성 계수 | 300-320 GPa | 높은 강성 및 치수 안정성 |
| Poisson's 비율 | 0.27-0.29 | 기계 설계를 위한 중요한 재료 매개변수입니다 |
| 비커스 경도 HV1 | 15-17 GPa | 높은 경도는 침식 및 마모에 대한 저항성을 지원합니다 |
| 비활성 분위기에서의 최대 작동 온도 | 최대 1250°C | 선택된 고온 비활성 분위기 응용 분야에 적합합니다 |
| 공기 중 최대 작동 온도입니다 | 1050-1100 ° C | 산화 조건에 대한 기준 한계 |
| 열전도도 @ 25°C | 25-30 W/m · K | 열전대로의 비교적 빠른 열 전달을 지원합니다 |
| 열 전도도 @ 1000°C | W/m · 15-18 K | 높은 온도에서 유용한 열 전달을 유지합니다 |
| 열팽창, 20100°C | (2.0-2.5) × 106에서/K | 매우 낮은 팽창은 열 응력을 줄이는 데 도움이 됩니다 |
| 열팽창, 20-1000°C | (3.2-3.6) × 10-6/K | 큰 온도 변화에도 치수 안정성을 지원합니다 |
| 열 충격 저항 Δ T | 550-650 K | 뜨거운 용융 금속에 담그는 데 중요합니다 |
| 열충격 파라미터 R2 | 13-16 W/mm | 열 충격 성능의 참조 지표 |
| 전기비저항 @ 20°C | ≥ 1012Ω · cm | 높은 전기 절연성 |
| 전기비저항 @ 800°C | 106-107Ω · cm | 센서 분리에 유용한 전기적 특성입니다 |
| 절연체 상수 | MHz 주파수에서 5.5-6.5 | 센서 어셈블리의 전기적 분리를 지원합니다 |
기술 데이터 참고:위에 표시된 값은 제공된 제품 문서에 제공된 참조 데이터입니다.실제 성능은 재료 등급, 제조 경로, 튜브 형상, 분위기, 가열 속도, 담금 깊이, 용융 금속 화학 및 작동 조건에 따라 달라집니다.
낮은 열 팽창 계수와 높은 기계적 강도의 Si ₃ N ₄ 급속 한 온도 변화를 용인 보호 튜브를 허용 합니다.이것은 열전대가 뜨거운 용융 금속에 삽입될 때 특히 중요합니다.
실리콘 나이트라이드는 용융 알루미늄 및 아연 접착에 강한 내성을 가지고 있습니다.적출 감소는 보호 튜브 표면에 금속, 산화물 막 및 슬래그가 쌓이는 것을 제한하는 데 도움이 됩니다.
제공된 문서는 공격적인 용융염 및 크라이오라이트 환경을 포함하여 까다로운 용융 및 대기 환경에서 강력한 화학적 안정성을 설명합니다.
750-850 MPa의 휨 내력과 압축 강도의 적어도 2900 MPa에서 제공 한 데이터, Si ₃ N ₄ 산업용으로 강 한 세라믹 구조 센서 보호 기능을 제공 합니다.
단단하고 치밀한 세라믹 구조는 용융 금속 흐름 및 슬래그 이동으로 인한 기계적 침식에 저항하는 데 도움이 됩니다.
25°C에서 25-30 W/m·K, 1000°C에서 15-18 W/m·K의 열전도도는 세라믹 벽을 통한 열전달을 지원하며 측정 지연을 줄이는 데 도움을 줍니다.
전기 비 저항이 높으면 Si ₃ N ₄ 적합 한 열전 대어 셈 블리에 대한 전기 격리 사이 어디를 둘러 싼 센서와 장비 가 필요 합니다.
화학적 안정성,의 조합 non-wetting 행동과 molten-metal 저항 때문에 Si ₃ 적합 N ₄ 연속 평가 또는 몰입 온도 측정 시스템을 반복 했다.
열전대 보호관은 일반적으로 센서 유형, 담금 깊이, 용광로 또는 용융 금속 시스템 및 설치 형상에 따라 지정됩니다.제공된 문서는 자세한 물질 속성 데이터를 제공하지만 하나의 범용 OD, ID 또는 길이를 정의하지는 않습니다.따라서 이러한 차원 매개 변수는 customer&에서 확인해야합니다#39;s 그림그리기 에요.
| 규격 | 참조/사용자 지정 옵션 |
|---|---|
| 물질 | 고순도 규소 Nitride (Si ₃ N ₄) |
| 물질 유형 | 비산화물 공학 세라믹 (Non-oxide engineering ceramic) |
| 색상 | 빛 그레이 |
| 바깥 지름 | 열전대 조립 및 설치 요구 사항에 따라 사용자 정의 |
| 안쪽 지름 | 열전대 직경 및 조립 간격에 따라 사용자 정의 |
| 벽 두께 | 사용자 정의;열 응답 및 기계적 요구 사항에 따라 최적화 됨 |
| 튜브 길이 | 담금 깊이와 장비 구성에 따라 사용자 정의 |
| 결국 구성 | 사용자 정의 엔드 형상, 장착 및 연결 설계 |
| 밀도 | 3.18-3.22 g/cm ³ |
| 휨 강도 | 750-850 MPa |
| 압축 강도 | ≥ 2900 MPa |
| 골절 인성 | 6.0-6.8 MPa · m1/2 |
| 열 충격 Resistance | Δ T 550-650 K |
| 최대 작동 온도 | 불활성 분위기에서 1250°C까지;공기 중 1050-1100°C |
| 표면 | 치밀한 세라믹 표면;마감 요구 사항은 용도에 따라 지정할 수 있습니다 |
| 사용자 정의 | 도면 및 열전대 시스템 요구 사항에 따라 사용할 수 있습니다 |
핵심 응용 분야는 용융 알루미늄 및 알루미늄 합금 가공에서의 온도 측정입니다.Si의 non-wetting 거동 ₃의 N ₄을 통해 접착 알루미늄, 산화 영화와 슬 래 튜브 표면을 합니다.
실리콘 nitride'용융 금속 접착 및 침식에 대한 s 저항성으로 선택된 아연 용융 및 온도 모니터링 공정에 적합합니다.
이 튜브는 부식 및 열 사이클링이 중요한 비철금속 용융, 보유 및 이송 작업에 사용되는 온도 감지 시스템에 대해 평가할 수 있습니다.
열전대 보호관은 급격한 온도 변화와 금속 접촉이 센서 보호에 심각한 요구를 주는 주조 작업 중 용융 금속 온도를 모니터링하는 데 사용할 수 있습니다.
Si ₃ N ₄ 보호 할 수 있는 튜브에 설치 된 thermocouples과 녹는 보류 용광로, molten-metal 온도에 대한 지속적인 모니터링을 지원하고 있다.
제공 된 데이터에서 강 한 안정을 식별 공격적인 molten-salt 및 cryolite 환경을만 드는 Si ₃ N ₄ 선택 한 부식 성 고온 temperature-monitoring 시스템과 관련 있다.
열전대 보호 튜브는 일반적으로 완전한 온도 측정 어셈블리의 한 부분을 형성합니다.다음 8가지 구성 요소와 시스템은 실리콘 질화물 보호 튜브의 공통 통합 지점을 나타냅니다.
1. 담금질 열전대 조립체:Si ₃ N ₄ 튜브를 감지 요소를 둘러싸고 보호하는 동안에 직접적인 몰입 녹은 금속이다.
2. 용융 알루미늄 온도 프로브:용융 알루미늄 및 알루미늄 합금을 측정하는 센서의 세라믹 보호 칼집으로 사용됩니다.
3. Holding 용광로 온도 센서:지속적인 온도 모니터링이 필요한 용융 금속 보유로에 설치된 열전대를 보호합니다.
4. 용융로 열전대:고온 용융 장비에서 센서 주위에 보호 세라믹 배리어를 제공합니다.
5. 국자 온도 측정 시스템:용융 금속 래들 및 이송 작업 주변에서 사용되는 온도 모니터링 장비에 통합할 수 있습니다.
6. 연속 금속 가공 장비:반복되는 열 사이클링이 발생하는 선택된 연속 온도 모니터링 시스템에 적합합니다.
7. 비철 합금 온도 프로브:용융 된 비철 합금으로부터 열전대를 분리하고 직접적인 화학적 또는 기계적 공격을 줄이는 데 사용됩니다.
8. 산업 온도 제어 시스템:센서, 배선 및 제어 장비와 통합되어 공정 모니터링 및 제어를 위한 온도 피드백을 제공합니다.
제공된 제품 정보에는 튜브가 정밀 형성 및 고온 세라믹 가공을 사용하여 고순도 질화 실리콘 분말로 제조된다고 명시되어 있습니다.그것은 제조 경로로 반응 결합 및 핫 프레싱을 식별합니다.아래의 생산 시퀀스는 이러한 원칙을 실용적인 세라믹-부품 제조 워크플로우로 확장합니다.
고순도 실리콘 질화 분말은 필요한 기계적, 열적 및 화학적 성능에 따라 선택됩니다.
분말 준비 및 혼합은 적합한 형성 거동과 일관된 세라믹 미세 구조를 달성하기 위해 제어됩니다.
튜브 블랭크는 적합한 세라믹 형성 경로를 사용하여 형성됩니다.반응 결합 또는 핫 프레싱은 제품 설계 및 성능 요구 사항에 따라 선택할 수 있습니다.
통제 된 고온 처리이 발전 함에 따라 필요 한 Si ₃ N ₄ 구조, 밀도와 역학적 특성이다.
필요한 경우 세라믹 가공을 사용하여 지정된 외경, 내경, 길이, 엔드 형상 및 장착 치수를 달성합니다.
표면 상태는 담체 환경 및 열전대 조립체 요구 사항에 따라 제어됩니다.
완성된 튜브는 치수, 표면 무결성 및 관련 물자 속성 요구 사항을 검사합니다.
완성 된 세라믹 튜브는 세척하고 선적 하기 전에 충격, 오염 및 취급 손상으로부터 보호 됩니다.
알루미늄 금속, 산화 슬과 영화들은 할 가능 성이 낮아 Si ₃ N ₄ 표면을 강력하게 고수 해 할 수 있습니다.이를 통해 튜브 제거시 센서 반응을 방해하거나 공정을 오염시킬 수 있는 소재 축적을 줄일 수 있습니다.
제공된 문서에서는 용융 알루미늄에 담금질 하는 동안 급격한 온도 전환에 대한 내성의 주요 이유로 매우 낮은 열팽창과 높은 강도의 조합을 강조하고 있습니다.
용융 금속 및 산화물 층의 점착이 감소하면 더 깨끗한 보호 표면과 더 안정적인 센서 노출 조건을 유지할 수 있습니다.
밀도가 높고 단단한 세라믹 구조는 금속 이동과 슬래그 접촉으로 인한 기계적 침식에 저항하는 데 도움이 됩니다.
| 성능 요인 | Silicon Nitride | 열전대 시스템에서의 중요성 |
|---|---|---|
| 열 충격 | 훌륭 한 | 빠른 침수 및 열 사이클링시 위험을 줄입니다 |
| 용융 알루미늄 적출 | 강한 비 적출 행동 | 센서 칼집에 쌓이는 것을 줄여줍니다 |
| Mechanical Strength | 높은 | 얇은 세라믹 튜브 구조를 지원합니다 |
| 열 팽창 | 매우 낮은 | 열 응력을 제한하는데 도움 |
| 화학적 안정 | 선택한 공격적인 환경에서 탁월합니다 | 용융 금속 및 부식성 분위기에 중요합니다 |
| 침식 저항 | High | 금속 흐름 및 슬래그 움직임을 견딜 수 있도록 도와줍니다 |
재료 선택은 항상 실제 금속 화학, 온도, 담금 주파수, 분위기, 기계적 하중 및 필요한 센서 수명을 기반으로 해야 합니다.위의 비교 에서는 제공 된 Si ₃ N ₄ 모든 세라믹 물질의 특성 보다는 보편적인 순위다.
당나귀의 HUACIJULI에 초점을 맞추고 고급 도자기 구성요소 및 맞춤 형 Si ₃ N ₄ 솔루션을 산업 애플리케이션을 요구하고 있습니다.열전대 보호관의 경우 천편일률적인 세라믹 튜브로 취급하기보다는 센서, 담금질 환경 및 장비 설치에 맞춰 제품 디자인을 해야 합니다.
홈 › 기술 게임 › 실리콘 nitride's 열, 기계, 전기 및 화학적 특성.
튜브 직경, 길이, 벽 두께 및 엔드 형상을 고객 도면에 따라 평가할 수 있습니다.
제조 경로는 제품 요구 사항에 따라 반응 결합 또는 핫 프레싱을 포함할 수 있습니다.
튜브 설계는 담금 깊이, 열전대 치수, 온도 및 용융 금속 조건을 중심으로 고려할 수 있습니다.
차원 및 육안 검사를 생산 및 품질 관리 프로세스에 통합할 수 있습니다.
사용자 지정 된 열전 대 보호 튜브 프로젝트에 적합하 며 다른 Si ₃ N ₄ 세라믹 성분이다.
그것은 고급 Si ₃ N ₄ 세라믹 칼집 열전 대 또는 온도를 보호하는 데 사용 되는 녹인 금속에서 센서, 부식 성 기압 기계, 침식과 열이 센서에 도달하는 것을 허용하면서 빠 른 온도 변화다.
제공 된 문서는 용융 알루미늄에 대한 강력한 비 적출 동작을 강조 합니다.알루미늄, 산화 슬과 영화들은 덜 Si ₃ N ₄ 표면을 고수 할 것을, 열전 대 보호 튜브 주위에 줄이 증강을 돕고 있다.
제공된 기술표에는 불활성 대기에서는 1250°C까지, 공기 중에서는 1050-1100°C까지 명시되어 있습니다.이들은 소재/제품 기준 값;완전한 열전대 어셈블리의 실제 허용 온도는 분위기, 튜브 형상, 담금 조건, 열 사이클링 및 센서 설계에 따라 다릅니다.
그래.열 충격 중 하나 저항은 제공 된 Si 교장의 장점을 ₃ N ₄ 물질이다.문서를 지정 한 열 충격 저항 Δ T 550-650 K의과 열 한 충격이 매개 변수 R2 13-16의 W/mm.
실리콘 질화물은 용융 알루미늄과 아연에 대해 강한 비 적출 특성을 가지고 있습니다.이를 통해 용융 금속, 슬래그 및 산화물 막이 보호관 표면에 부착되는 경향을 줄일 수 있습니다.접착 정도는 여전히 합금 조성, 온도, 표면 상태 및 공정 조건에 따라 달라질 수 있습니다.
제공된 문서에는 해당 재료가 높은 침식 저항성을 갖는 것으로 설명되어 있습니다.그것의 단단하고 치밀한 구조는 용융 금속의 움직임과 슬래그로 인한 기계적 마모를 저항하는 데 도움이됩니다.
주요 응용 분야로는 용융 알루미늄 온도 측정, 용융 아연 처리, 비철 금속 처리, 주조 및 주조 시스템, 용융 및 보유로, 선택된 용융 염 또는 부식성 고온 공정 등이 있습니다.
그래.관은 customer& 주위에 디자인될 수 있습니다#39;s 열전대 조립.일반적인 사용자 지정 가능한 매개 변수에는 외부 직경, 내부 직경, 길이, 벽 두께 및 끝 구성이 포함됩니다.
제공 된 문서 노트 Si ₃ N ₄ 제공 할 수 있는 장점이 있 특정 부식 환경에서, 특히 불소에 대한 저항에 대하여, 염소와 metal-processing 수순, molten-aluminum 공격에 대한 저항을 뿐만 아니라 한다.적절한 재료는 여전히 실제 분위기, 합금 화학 및 온도에 따라 선택되어야합니다.
권장 정보에는 튜브 OD 및 ID, 전체 길이, 담체 길이, 정의된 경우 벽 두께, 열전대 유형 및 직경, 장착 방법, 작업 온도, 분위기, 용융 금속 또는 화학 매질, 담체 빈도 및 연간 수량이 포함됩니다.
실리콘 질화물은 비 적출 거동, 열 충격 저항, 화학적 안정성 및 용융 금속 침식에 대한 저항성 때문에 연속 또는 반복 담체 응용 프로그램을 평가하는 데 적합합니다.실제 서비스 수명은 특정 합금, 온도 및 담금 조건에 대해 검증되어야 합니다.
XIAMEN HUACIJULI는 열전대 치수, 담수 깊이, 작동 온도, 용융 금속 화학 및 설치 요구 사항에 따라 맞춤형 실리콘 질화 열전대 보호관을 평가할 수 있습니다.제품 평가를 위한 귀하의 도면 또는 기술 파라미터를 제공합니다.
Category | Property | Value |
General | Color | Light Grey |
Mechanical Properties | Density | 3.18 – 3.22 g/cm³ |
≥ 2900 MPa | ||
Flexural Strength | 750 – 850 MPa | |
Weibull Modulus (m) | 14 – 16 | |
Fracture Toughness (K₁c) | 6.0 – 6.8 MPa·m¹ᐟ² | |
Young’s Modulus (E) | 300 – 320 GPa | |
Poisson’s Ratio | 0.27 – 0.29 | |
Vickers Hardness (HV1) | 15 – 17 GPa | |
Thermal Properties | Max. Operating Temperature (Inert Atmosphere) | up to 1250°C |
Max. Operating Temperature (Air) | 1050 – 1100°C | |
Thermal Conductivity @ 25°C | 25 – 30 W/m·K | |
Thermal Conductivity @ 1000°C | 15 – 18 W/m·K | |
Coefficient of Thermal Expansion (20–100°C) | (2.0 – 2.5) ×10⁻⁶ /K | |
Coefficient of Thermal Expansion (20–1000°C) | (3.2 – 3.6) ×10⁻⁶ /K | |
Thermal Shock Resistance (ΔT) | 550 – 650 K | |
Thermal Shock Parameter (R2) | 13 – 16 W/mm | |
Electrical Properties | Electrical Resistivity @ 20°C | ≥ 10¹² Ω·cm |
Electrical Resistivity @ 800°C | 10⁶ – 10⁷ Ω·cm | |
Dielectric Constant | 5.5 – 6.5 (MHz) |
Disclaimer: The data above are typical properties of silicon nitride ceramic materials and are for your reference only. Actual product properties may vary due to specific purity, processing, and testing conditions.
