Si ₃ N ₄ 세라믹 행렬
경도, 저밀도, 열 성능 및 마모 저항을 제공하는 주요 기능성 세라믹 소재입니다.
재질:실리콘 질화 세라믹
밀도:3.23-3.27g/cm ³
색상:블랙 & 그레이
학년:G3~G100
규격:φ 0. 6-φ 110mm
소결 공정:HIP&GPS

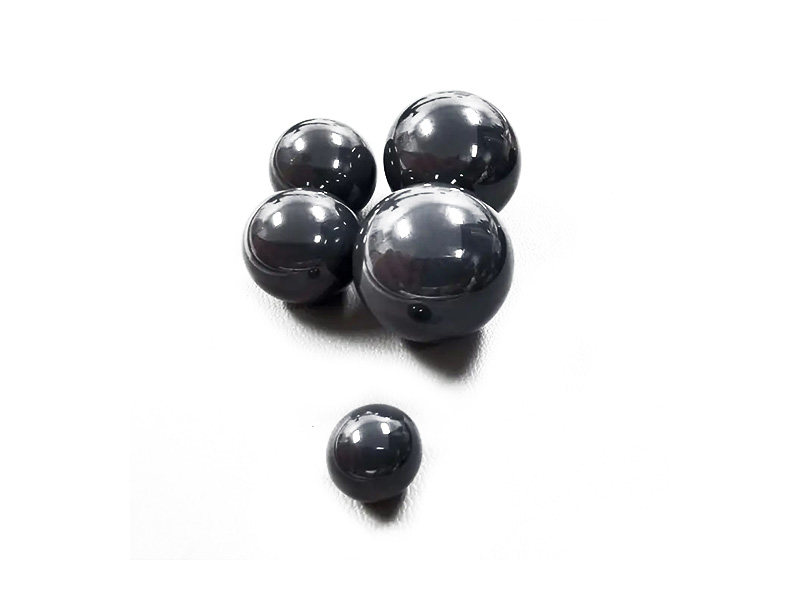

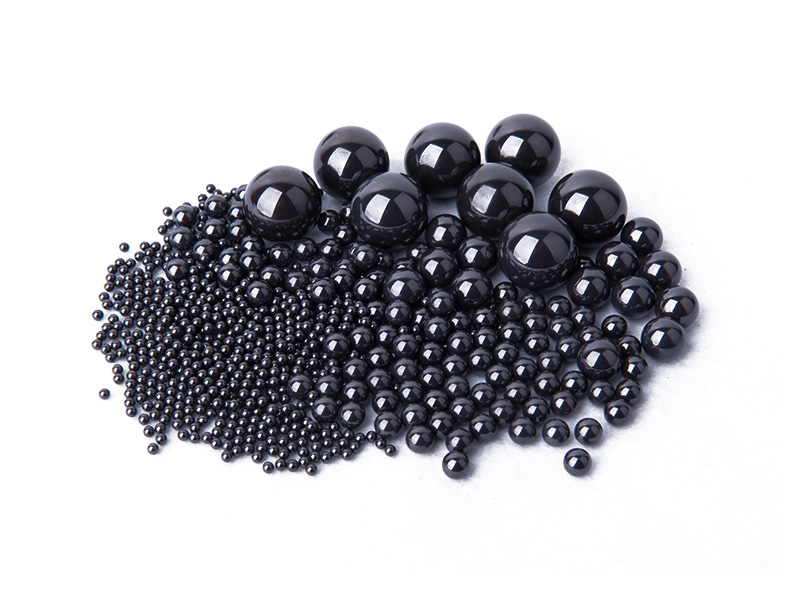

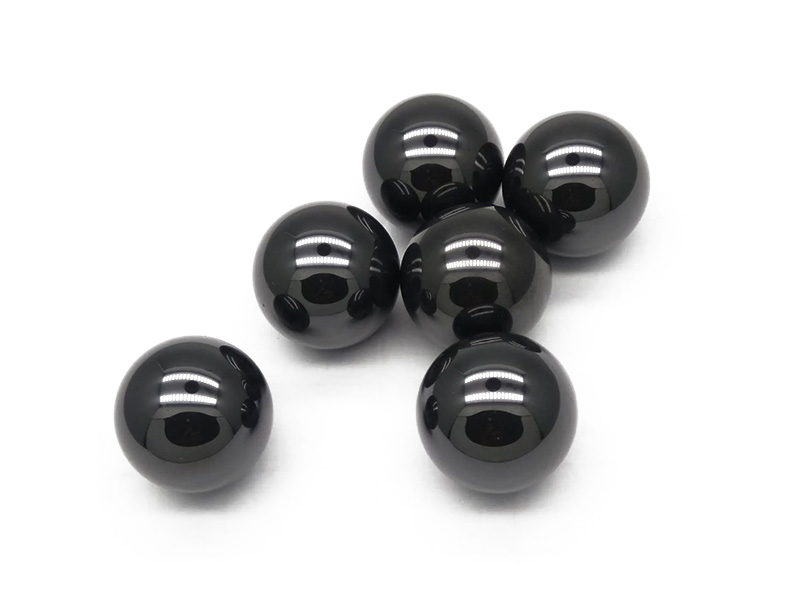

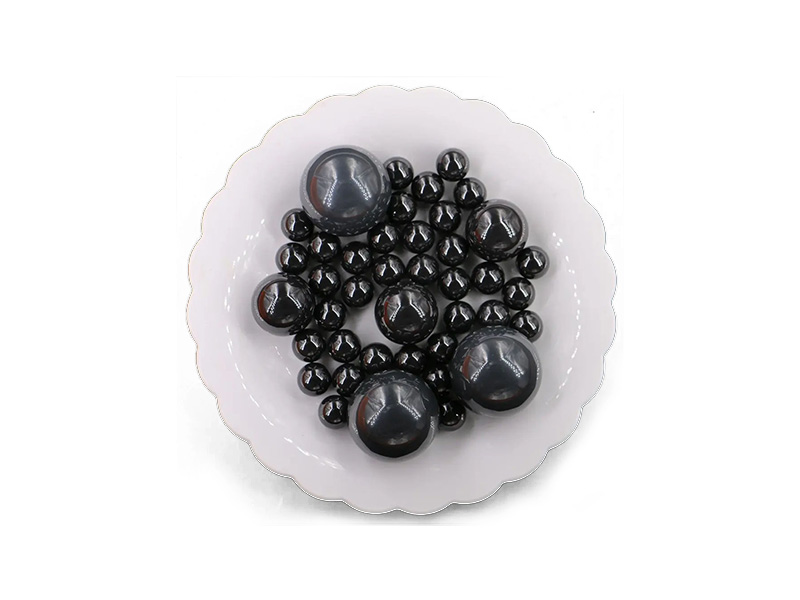

실리콘 Nitride 배짱은 실리콘 Nitride 된 세라믹으로만든 공 (Si ₃ N ₄), 고급 공학을 위해 고안 된 세라믹 모 션을 요구하고, 베어링, 회전 기기 장비 및 정밀 합니다다.
그들의 조합의 낮은 밀도 높은 경도, 저항을 착용, 절연, 수 행동, 열 안정과 저항을 요구하는 환경 때문에 Si ₃ N ₄ 공 특히 적합 한 종래의 강철 공 무게에 의해 제한 될 수 있 어디, 전기 전도율, 자기 반응, 부식, 고속 난방 또는 열 상태다.
Silicon Nitride Balls구면 정밀 구성요소들이 생산 되고 실리콘 nitride에서 (Si ₃ N ₄), 고성능 공학 세라믹다.이들은 일반적으로 펌프, 압축기, 볼 나사, 유량계, 측정 기기 및 기타 정밀 기계 시스템뿐만 아니라 하이브리드 세라믹 베어링 및 풀 세라믹 베어링의 롤링 요소로 사용됩니다.
질화규소는 금속도 아니고 플라스틱도 아니다.애플리케이션이 저중량, 고경도, 전기 절연성, 비자성 동작, 부식 저항성 및 서멀 쇼크 안정성 등의 특성을 요구할 때 선택된 고급 테크니컬 세라믹입니다.
고속 베어링 프로그램에서 상대적으로 낮은 밀도의 Si ₃ N ₄의 질량을 줄 롤링 요소이다.이는 베어링 시스템이 적절하게 설계되었을 때 원심력과 마찰 관련 발열을 줄이는 데 도움을 줄 수 있습니다.
질화규소, 화학적으로는 다음과 같이 표현됩니다Si ₃ N ₄, 고성능 기계 및 산업 응용 분야에 사용되는 첨단 엔지니어링 세라믹입니다.이 재료는 높은 경도와 강도와 상대적으로 낮은 밀도, 열 안정성 및 전기 절연성을 결합합니다.
질화 실리콘 볼의 경우,이 물질은 일반적으로 단순히 전통적인 금속 화학 조성물로서 지정되지 않습니다.대신 구매자들은 일반적으로 세라믹 등급을 밀도, 기계적 강도, 경도, 표면 품질, 원형, 차원 정확도 및 내부 결함 관리와 같은 특성과 함께 정의합니다.
Si의 마지막 공연을 ₃ N ₄ 공에 따라 물질 학년, 파우더 특성, 첨가물, 형성 방법, 소 결 공정, 밀도, 연마 품질, 광택 품질, 둥글고 결점 통제이다.
경도, 저밀도, 열 성능 및 마모 저항을 제공하는 주요 기능성 세라믹 소재입니다.
생산 경로에 따라 세라믹 밀도화 및 최종 소재 성능을 지원하기 위해 옥사이드 기반 첨가제가 사용될 수 있습니다.
최종 제품은 일반적으로 필요한 차원 및 표면 특성을 달성하기 위해 소결, 정밀 연삭 및 광택 작업을 거칩니다.
질화규소의 밀도는 대략 다음과 같다통산 g/cm ³다.강철 압연 요소와 비교하여 더 낮은 질량은 적절하게 설계된 고속 베어링 시스템에서 원심 하중을 줄일 수 있습니다.
제공된 기준 경도는 근사합니다HV 1400-1600, 적합한 정밀 모션 시스템에서 마모 방지 및 장기 성능을 지원합니다.
제공된 기준 강도는 근사합니다2300-4000 MPa, 재료 등급 및 시험 방법에 따라 실제 값이 달라집니다.
높은 경도와 적합한 세라믹 미세구조는 적절하게 설계된 롤링 및 정밀 모션 응용 분야에서 마모 저항을 지원합니다.
Si ₃ N ₄ 전기 절연체는 훌륭 한을도 울 수 있는 현재의 경로를 통해 베어링 시스템을 줄이고 전기적 손상의 위험을 낮 출 모터와 전기 애플리케이션 적합 합니다.
Silicon nitride는 비자성이므로 자성 상호작용이 작동을 방해할 수 있는 정밀 기기, 센서 및 장비에서 유용합니다.
실리콘 나이트라이드는 강력한 서멀 쇼크 저항성과 고온 안정성을 제공합니다.최대 기준 작동 온도1200 ° C적합한 작동 조건을 위해 제공됩니다.
Si ₃ N ₄ 많은 환경에 훌륭 한 부식 저항를 제공하고, 집중에 대한 화학 호환성 확인 되어야 한지만 알칼리 용액, sulfuric-acid-containing 솔루션 및 다른 공격적인 매체이다.
실리콘 질화 볼은 직경, 정밀 등급, 재료 등급, 표면 마감 및 응용 프로그램 요구 사항에 따라 지정할 수 있습니다.다음 기술 데이터는 제공된 제품 정보에서 참조 값입니다.
| 매개 변수 | 참조 규격 | 노트 |
|---|---|---|
| 물질 | 실리콘 Nitride/Si ₃ N ₄ | 첨단 공학 세라믹 (Advanced engineering ceramic) |
| 지름 | 1.0-200.0 mm | 참조 범위;최종 공급 능력이 확인되어야 한다 |
| HUACIJULI 생산 능력 | 0.5-63.50 mm | 견적 전에 크기, 등급 및 공차를 확인합니다 |
| 정밀 표준 | ISO 3290-2 | 신청 및 구매 주문서에 따라 최종 등급이 확정됩니다 |
| 경도 | HV 1400-1600 | 참조 범위 |
| 밀도 | 약 3.26 g/cm³ | 실제 가치는 자재 등급 및 공정에 따라 달라집니다 |
| Young's 탄성 계수 | 약 300 평점 | 기준 값 |
| 강도 | 대략 2300-4000 MPa 정도 | 등급 및 시험 방법에 따라 다릅니다 |
| 온도 능력 | 최대 1200°C 참조 | 실제 제한은 애플리케이션 설계에 따라 다릅니다 |
| 자기 행동을 | 수 | 자기에 민감한 시스템에 유용합니다 |
| 전기 속성 | 우수한 전기 절연 | 전기에 민감한 응용 분야에 적합합니다 |
실리콘 나이트라이드 볼은 베어링, 펌프, 기기 또는 정밀 모션 용도에 따라 다양한 직경으로 사용할 수 있습니다.아래 예제는 구매자들이 일반적인 사이즈 카테고리에 대한 이해를 돕기 위한 것입니다.고정된 표준 재고 크기가 아닙니다.
| 크기 범주 | 예 지름 | 일반적인 Application 방향 |
|---|---|---|
| Micro/작은 (초소형) | 0.5, 1, 1.5, 2, 3 mm | 정밀 기기, 소형 베어링 |
| Small | 4, 5, 6, 8, 10 mm | 고속 베어링 및 정밀 메커니즘 |
| 중간 | 12, 15, 20, 25 mm | 산업용 베어링, 펌프 및 기계 |
| 큰 | 30, 40, 50, 60 mm | 특수 기계 및 튼튼한 시스템 |
| 특별 한 크기 | 63.50 mm 이상 | 애플리케이션 별;생산 가능성을 확인할 수 있습니다 |
실리콘 질화 볼은 응용 프로그램이 낮은 질량, 높은 경도, 마모 저항, 전기 절연, 비자성 동작, 열 안정성 및 내 화학성의 조합을 요구할 때 선택됩니다.다음 응용 프로그램은 구체적으로 제공된 기술 정보와 관련이 있습니다.
Si ₃ N ₄ 배짱은 전문화 된 베어링 시스템에서 널리 사용 되는 롤링 요소로 낮은 무게, 절연, 높은 경도, 착용 저항이나 열성 능은 중요하다.
더 낮은 롤링 엘리먼트 질량은 베어링 형상, 프리로드, 윤활 및 작동 조건이 적절하게 일치할 때 원심력을 줄이고 고속 베어링 작동을 지원할 수 있습니다.
실리콘 나이트라이드 볼은 일반적으로 금속 베어링 링과 짝을 이루어 하이브리드 베어링을 만듭니다.이 조합은 금속 raceway 구조를 유지하면서 세라믹 롤링 엘리먼트 이점을 제공할 수 있습니다.
Si ₃ N ₄ 공 할 수도 있을 요구 했기 때문에 전체 세라믹 베어링 시스템에 사용 되는 환경이 수, corrosion-resistant 및 전기 절연 성분이 필요 합니다.
실리콘 nitride's 낮은 마모, 열 안정성 및 까다로운 환경에 대한 내성은 선택한 진공 펌프 응용 프로그램을 지원할 수 있습니다.선택 전에 매질, 온도 및 윤활 조건을 확인해야합니다.
Si ₃ N ₄ 공 회전 컴프레서 베어링 및 정밀도에 대한로 간주 될 수 있는 시스템 입 저항, 열 안정과 절연이 필요 합니다.
실리콘 나이트라이드 롤링 요소는 부식 방지, 낮은 마모 및 안정적인 성능이 요구되는 선택된 원심 펌프 시스템에서 사용할 수 있습니다.
고속 축 회전에서 이익을 얻을 수 있어 셈 블리 스핀들 및 정밀도의 낮은 질량과 높은 경도 Si ₃ N ₄ 구르는 요소다.
정밀 실리콘 나이트라이드 볼은 차원 정확성, 경도 및 낮은 질량이 중요한 볼 시스템 및 모션 컨트롤 구성 요소를 리사이클하기 위해 고려할 수 있습니다.
Si의 수, 전기 절연, 그리고 corrosion-resistant 특성 ₃ N ₄ 선택 한 유량 측정 시스템에 유용 할 수 있습니다.설계시 밀도, 부력 및 화학 물질 노출을 고려해야 합니다.
정밀 기기 및 센서는 자기 상호작용, 전기 전도도 또는 부식이 측정 안정성을 방해할 수 있는 비자성 세라믹 볼을 사용할 수 있습니다.
실리콘 나이트라이드의 낮은 밀도, 높은 강도 및 열 성능은 선택된 항공 우주 및 고신뢰성의 정밀 장비에 관련이 있습니다.
실리콘 나이트라이드 볼이 자동으로 모든 응용 분야에서 강철 공에 대한 올바른 대체품은 아닙니다.이들의 가치는 기존의 금속 롤링 요소와 관련된 한계를 해결할 수 있는 특정 엔지니어링 특성에서 비롯됩니다.
| 요건 | Si ₃ N ₄ 공 특성 | 잠재적인 이익 |
|---|---|---|
| 고속 회전 | 낮은 밀도 | Lower rolling-element 질량 및 원심 하중 |
| 절연 | 도성 세라믹 | 베어링 시스템을 통해 전류 경로를 줄일 수 있습니까 |
| 자기 민감도 | 수 | 민감한 장비에서 자기 상호작용을 줄입니다 |
| 착용 | 높은 경도 | support 마모 방지 |
| 부식 환경 | 많은 환경에서 높은 부식 방지 | 많은 강재보다 더 큰 환경 안정성을 제공 할 수 있습니까 |
| 높은 온도 | 열 안정성 및 열 충격 저항 | 선택한 고온 애플리케이션을 지원합니다 |
신청을 가장 중요 한 것 중 하나 Si ₃ N ₄ 공은 하이브리드 세라믹 베어링이다.하이브리드 베어링에서 실리콘 나이트라이드 볼은 금속성 내부 및 외부 링과 결합됩니다.이 설계를 통해 엔지니어들은 세라믹 롤링 엘레멘트 's 낮은 밀도, 높은 경도, 전기 절연 및 열 특성.
고속 회전 시스템에서 질화 실리콘 볼의 질량이 낮을수록 강철 볼과 비교하여 원심 하중을 줄일 수 있습니다.이는 베어링이 속도, 프리로드, 윤활, 케이지 재질, raceway 형상 및 열 조건에 맞게 적절하게 설계될 때 고속 작동을 지원할 수 있습니다.
정밀 베어링 프로젝트의 경우 구매자는 볼 직경뿐만 아니라 정밀 등급, 원고도, 직경 변동, 표면 조도, 재료 등급, 검사 요구 사항 및 애플리케이션별 작동 조건을 명시해야 합니다.
정밀 실리콘 나이트라이드 볼을 제조하려면 단순 세라믹 구를 생산하는 것보다 상당히 많은 공정 제어력이 필요합니다.제공된 기술 정보는 분말 준비, 형성, 소결, 정밀 연삭, 광택, 세척, 분류 및 검사를 중요한 단계로 구분합니다.
높은 등급의 베어링 응용 분야의 경우 제조업체는 밀도, 내부 결함, 표면 마감, 원형, 직경 변동 및 일괄 처리 간 일관성을 제어해야 합니다.
고품질 Si ₃ N ₄ 세라믹 가루는 선택 및 필요 한 물질 학년을 준비 합니다.분말 특성은 최종 밀도, 미세 구조 및 기계적 특성에 영향을 미칩니다.
질화 실리콘 분말은 적합한 소결 첨가제, 바인더 및 가공 용제와 결합 될 수 있습니다.균일 한 혼합은 일관된 형성 및 재료 성능을 위해 중요합니다.
준비된 세라믹 혼합물은 선택된 형성 기술에 적합한 형태로 가공 될 수 있습니다.일관된 공급 원료는 반복 가능한 그린 바디 생산을 지원합니다.
세라믹 소재는 구형의 녹색 몸체 모양을하고 있습니다.형성 방법은 볼 직경, 생산량, 재료 제조 및 요구되는 품질에 따라 선택됩니다.
바인더가 사용되는 경우, 균열, 변형 및 내부 결함을 최소화하면서 가공 첨가제를 제거하기 위해 제어된 열 처리가 필요할 수 있습니다.
제어된 소자는 세라믹 미세구조를 발달시키고 밀도를 증가시킵니다.소결 경로는 기계적 성질, 차원 안정성 및 결함 수준에 주요한 영향을 미친다.
소결 후 세라믹 볼은 과량의 물질을 제거하고 필요한 직경과 구면 형상에 점진적으로 접근하기 위해 갈립니다.
정밀 연삭은 직경, 원형 및 차원 변동을 제어하는 데 사용됩니다.이 스테이지는 베어링 등급 세라믹 볼에 특히 중요합니다.
더 섬세한 연마 처리는 최종 광택 단계 전에 구면 정확도와 표면 품질을 점진적으로 향상시킵니다.
제어된 광택 처리로 정밀 베어링, 기기 및 기타 저마찰 응용 분야에 적합한 매끄러운 표면을 생성합니다.
완성된 세라믹 볼을 세척하여 정밀 어셈블리에 영향을 줄 수 있는 연마 잔여물, 입자 및 오염 물질을 제거합니다.
볼은 정렬되고 차원 정확성, 원만함, 표면 무결성 및 기타 합의된 품질 요구 사항에 대해 검사됩니다.
실리콘 질화물 공은 정밀도 및 고부가가치 어셈블리에 자주 사용되기 때문에 품질 관리가 매우 중요합니다.제공된 기술 정보는 형상, 표면 무결성 및 재료 일관성을 주요 품질 관리 영역으로 식별합니다.
합의된 규격 및 정밀도 등급에 대해 볼 직경을 확인합니다.
정밀 베어링 및 롤링 요소 응용 분야에 중요합니다.
칩, 균열, 구덩이, 오염 및 기타 표면 결함을 확인합니다.
고급 베어링 및 저마찰 응용 분야에 매우 중요합니다.
프로젝트 사양에서 필요할 때 참조 값을 확인할 수 있습니다.
배치 식별 및 포장 검사 지원 통제 산업 공급.
샘플, 검사 보고서, 타사 테스트 또는 ppp 스타일 문서에 대해 프로젝트 요구 사항에 따라 논의할 수 있습니다.
오염, 혼합 또는 표면 손상의 위험을 줄이기 위해 포장을 확인합니다.
제공된 HUACIJULI 정보에는 회사가 준수하는 실리콘 질화 공을 제공한다고 명시되어 있습니다희박 가 F2094포함 한 규격,1 급, 2 급 자료입니다.
조달을 위해 적용 가능한 자재 등급, 직경, 정밀 등급, 공차, 표면 품질 및 검사 문서를 구매 명세서의 일부로 확인해야 합니다.
올바른 세라믹 볼을 선택하려면 직경을 선택하는 것 이상이 필요합니다.베어링 및 기계 설계자는 완전한 작동 환경을 평가해야 합니다.
볼 직경을 정의하십시오.필요한 지름을 밀리미터 또는 인치 단위로 지정합니다.
정밀도 등급을 정의합니다.필요한 ISO 3290-2 등급 또는 다른 프로젝트별 표준을 확인합니다.
부하를 정의합니다.반경 방향 하중, 축 방향 하중, 접촉 응력 및 모든 충격 하중을 고려합니다.
속도를 정의하십시오.회전 속도는 고속 베어링 응용 분야에 특히 중요합니다.
윤 활 정의 합니다.그리스, 오일, 드라이러닝 또는 기타 윤활 상태를 확인합니다.
온도 확인 합니다.정상 작동 온도와 최고 온도를 포함합니다.
화학 물질 노출을 평가합니다.가스, 액체, 산, 알칼리 또는 기타 화학 물질을 식별합니다.
전기 요구 사항을 확인하십시오.전기 절연이 필요한 곳에서는 Silicon nitride를 선택할 수 있습니다.
자석 요구 사항을 확인합니다.Si ₃ N ₄ 수 할 수 있 으며는 자성 민감 한 장비에 유용 합니다.
검사 및 문서화를 정의합니다. 인증서, 테스트, 샘플, 추적 가능성 및 포장 요구 사항을 지정합니다.
실리콘 나이트라이드는 뛰어난 기계적 및 열 성능을 제공하지만 세라믹 소재입니다.심각한 충격, 가장자리 하중, 정렬 불량 또는 제어되지 않는 파괴 하중을 포함하는 응용 분야에서 강재를 자동으로 교체해서는 안 됩니다.
질화규소가 다른 많은 세라믹보다 파괴 인성이 상당히 우수하지만 완전한 베어링 또는 기계 시스템은 여전히 세라믹 롤링 요소를 중심으로 설계되어야 합니다.
심한 충격 또는 일반 기계 하중 응용 분야의 경우 작동 환경에 따라 강철, 스테인레스 스틸 또는 텅스텐 카바이드 볼이 더 적절할 수 있습니다.따라서 재료 선택은 재료 이름만이 아닌 부하, 속도, 온도, 윤활, 형상, 화학 물질 노출 및 충격 조건을 기준으로 해야 합니다.
| 물질 | 주요 특징 | 잠재적인 한계를 | 전형적인 방향으로 |
|---|---|---|---|
| Si ₃ N ₄ | 저밀도, 고경도, 전기 절연성, 비자성, 열적 안정성 | 더 높은 비용;세라믹은 심한 충격을 받을 경우 관리가 필요합니다 | 고속 및 정밀 응용 분야 |
| ZrO ₂ | 비교적 높은 세라믹 인성 및 부식 방지 | 다른 밀도와 고온에서 Si ₃ N 특성 ₄ | 내식성 세라믹 application |
| 알 ₂ O ₃ | 단단하고 내식성이 강하며 비교적 경제적인 세라믹입니다 | 선택한 대안과 비교하여 인성이 낮습니다 | 일반 세라믹 응용 (General ceramic applications) |
| AISI 52100 스틸 | 높은 정밀도, 높은 경도, 강한 부하 용량 및 상대적으로 저렴한 비용 | 전도성, 자성이며 내식성이 적습니다 | 범용 베어링 application |
| 스 테인 레 스 스틸 | 여러 등급 및 좋은 부식 방지 | 경도 및 베어링 성능은 등급에 따라 달라집니다 | 부식성 산업 환경 |
| 텅스텐 카바이드 | 극도로 높은 경도 및 마모 저항 | 매우 높은 밀도, 무거운 무게 및 높은 비용 | 심한 마모 응용 프로그램 |
HUACIJULI's 제공 된 제품 정보는의 실리콘 질화 공 생산 능력을 식별합니다0.5 mm~63.50 mm이다그리고 회사가 준수 하는 실리콘 질화 공을 제공 한다고 명시합니다ASTM F2094 클래스 I 및 클래스 II사양 했다.
정밀 및 산업 응용 분야를 위한 실리콘 질화 세라믹 볼을 커버하는 제품 기능.
HUACIJULI's 제공 된 정보는 ASTM F2094 클래스 I 및 클래스 II 실리콘 나이트라이드 볼 재료를 식별합니다.
볼 직경, 정밀 등급, 적용 조건, 문서 및 검사 요구 사항은 주문 전에 논의할 수 있습니다.
베어링, 펌프, 압축기, 기기 및 기타 정밀 응용 프로그램과 관련된 프로젝트 논의에 적합합니다.
정밀 세라믹 볼은 표면 손상, 오염 및 서로 다른 직경 또는 정밀 등급 간의 혼합을 최소화하기 위해 보호 포장이 필요합니다.
제품 크기 및 주문 수량에 따라 가방, 병, 트레이 또는 종이팩을 고려할 수 있습니다.
개별 분리 및 보호 포장은 고부가가치 세라믹 볼의 표면 손상을 줄일 수 있습니다.
대량 수출 선적을 위해 상자와 쟁반을 마련할 수 있습니다.
라벨은 재료, 직경, 등급, 배치 번호 및 수량을 식별할 수 있습니다.
베어링, 항공우주, 기기 및 OEM 조립 프로젝트를 위한 청정 패키징 솔루션을 논의할 수 있습니다.
완전한 기술 정보를 제공하면 공급자는 올바른 재료, 정밀 수준, 생산 경로 및 검사 요구 사항을 평가할 수 있습니다.
자료:Si ₃ N ₄/실리콘 nitride 세라믹
지름:mm 또는 inch 지정
정밀도 학년:ISO 3290-2 또는 프로젝트별 요구 사항
표면 요건:표면 거칠기 또는 특수 마감
수량:시판 수량 및 연간 수요 예측
응용 프로그램:베어링, 스핀들, 펌프, 컴프레서, 볼 나사, 유량계, 기기 또는 기타 장비
작동 속도:회전 속도 또는 선형 운동 속도입니다
로드:반경 방향, 축 방향, 접촉 및 충격 조건
온도:Normal 및 peak 온도
윤 활:그리스, 오일, 건조 또는 다른 윤활
화학 환경:유체, 기체, 산 또는 알칼리
전기 요건:단열 요구사항
포장:Standard 또는 clean 포장
설명서:검사 보고서, 테스트 인증서, 샘플 승인, 타사 테스트 또는 ppap 스타일 문서
HUACIJULI 귀하의 필요한 직경, 정밀 등급, 수량 및 응용 프로그램 조건을 보냅니다.생산 전에 기술 요구 사항, 검사 문서, 포장 및 프로젝트별 사양을 논의할 수 있습니다.
견적을 요청하다 연락처 HUACIJULISpecifications and dimensions of Si3N4 bearing balls for different purposes | ||
Serial number | Use | Specification |
1 | Dental drill bearings | 1mm |
2 | Precision Machine Tools | 3.969mm(5/32in)、6.35mm(1/4in)、7.938mm(5/16in)、9.5mm(3/8in) |
3 | Semiconductor vacuum pump | 9.5mm(3/8in)、11.9mm(15/32in) |
4 | Electric Vehicles | 4mm(5/32in)、4.8mm(3/16in)、8mm(5/16in)、8.7mm(11/32in)、11mm(7/16in) |
5 | Wind power | 47.625mm(1-7/8in)、48.419mm(1-29/32in) |
6 | Motor | 1.59mm(1/16in)、4mm(5/32in) |
7 | X-ray CT | 12.7mm(1/2in) |
8 | Aerospace | 2.5mm(1in about) |
9 | miniature | 0.5mm~1.5mm |
